壓電系列
本系列擁有從總重量為0.25kg的小型振動機，到總重量為17kg，可承軌道最大重量為5kg，最大長度為700mm的大型振動機的多種機型。
最大的特點是通過控制器進行頻率調整，因此無需進行彈簧片調整。
擁有「直接連接式」「彈簧片連接式」「橡膠腳式」三種形式的振動機，可根據用途需要進行自由的選擇。
產機電子SANKI 壓電式 直震 PEF-L***A: PEF-L250AG PEF-L200AG PEF-L150AG PEF-L75AG PEF-L30AG PEF-L125A PEF-L60A PEF-L25A PEF-L15A PEF-L5A
彈簧片連接式特點
通過彈簧片和安裝架臺進行連接固定，從而減輕了傳導給架臺的反彈力。
能夠平穩得輸送中、大形零件。
壓電式彈簧片連接型直進振動機數據

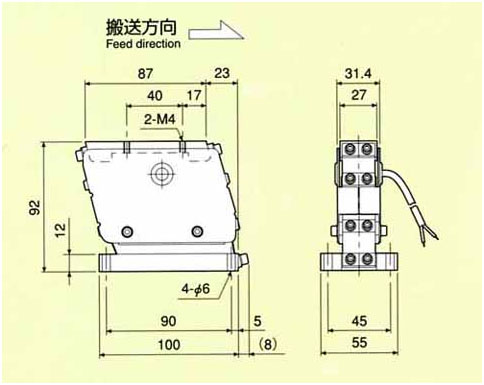

■PEF-L25A 尺寸圖(導線長度1m)

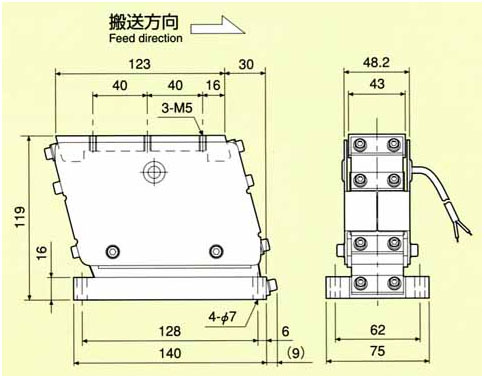

■PEF-L60A 尺寸圖(導線長度1m)

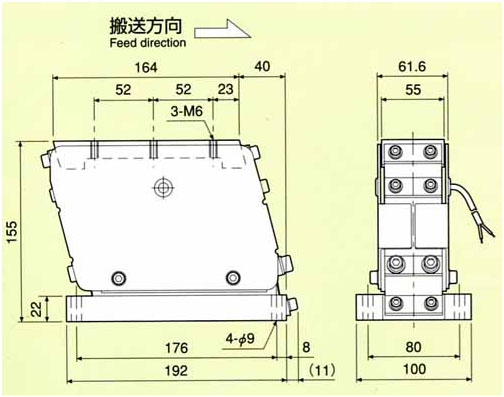

■PEF-L125A 尺寸圖(導線長度1m)
■技術參數
|
型號 |
直接連接型 |
彈簧片連接型 |
橡膠腳型 |
|
L5A |
L15A |
L25A |
L60A |
L125A |
L30AG |
L75AG |
L150AG |
L200AG |
L250AG |
|
輸入電壓 AC(V) |
0～250 |
|
輸入頻率 (Hz) |
60～300 |
|
輸入電流 (mA) |
5 |
8 |
8 |
17 |
24 |
7 |
13 |
20 |
30 |
41 |
|
共振頻率 (Hz+/10Hz) |
160 |
135 |
130 |
110 |
86 |
182 |
152 |
110 |
105 |
75 |
|
驅動源 |
壓電素子 |
|
軌道全長MAX (mm) |
200 |
250 |
300 |
350 |
500 |
300 |
400 |
500 |
600 |
700 |
|
軌道寬度MAX (mm) |
15 |
20 |
22 |
33 |
45 |
20 |
34 |
45 |
48 |
50 |
|
軌道重量MAX (kg) |
0.2 |
0.3 |
0.5 |
1.2 |
2.5 |
0.6 |
1.5 |
3.0 |
4.0 |
5.0 |
|
使用溫度 （℃） |
0～40 |
|
使用濕度（%/RH） |
10～90 |
|
噴涂顏色 |
本體：日涂工 S2-1034 外罩：日涂工S3-309 |
|
本體重量 (kg) |
0.5 |
0.8 |
1.4 |
3.8 |
9 |
2 |
3.5 |
7 |
13 |
18 |
|
適用控制器 |
標準 |
P１系列 |
P2系列 |
P１系列 |
P2系列 |
|
反饋控制 |
P１-F系列 |
P2-F系列 |
P１-F系列 |
P2-F系列 |

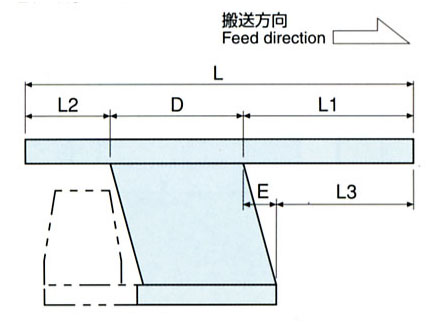

壓電式直進振動機的軌道安裝基準尺寸（前后尺寸分配）
壓電式直進振動機的軌道安裝時,前后尺寸的分配請按下式計算。
L1=1.5×L2
（單位 unit : mm）
|
|
L3 [L3=0.6×（L-D）－E] |
D |
E |
|
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
L5A |
2 |
32 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
82 |
39 |
|
L15A |
- |
14 |
44 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
106 |
43 |
|
L25A |
15 |
45 |
75 |
105 |
- |
- |
- |
- |
- |
- |
- |
- |
87 |
23 |
|
L60A |
- |
16 |
46 |
76 |
106 |
- |
- |
- |
- |
- |
- |
- |
123 |
30 |
|
L125A |
- |
- |
- |
42 |
72 |
102 |
132 |
162 |
- |
- |
- |
- |
164 |
40 |
|
L30AG |
- |
60 |
90 |
120 |
- |
- |
- |
- |
- |
- |
- |
- |
56 |
27 |
|
L75AG |
- |
- |
74 |
104 |
134 |
164 |
- |
- |
- |
- |
- |
- |
72 |
33 |
|
L150AG |
- |
- |
- |
- |
101 |
131 |
161 |
191 |
- |
- |
- |
- |
128 |
32 |
|
L200AG |
- |
- |
- |
- |
- |
- |
124 |
154 |
184 |
214 |
- |
- |
170 |
44 |
|
L200AG |
- |
- |
- |
- |
- |
- |
- |
131 |
161 |
191 |
221 |
251 |
190 |
55 |
|
