振動送料機 PARTS FEEDER
作為用于機加工生產線以及組裝生產線的高性能零件供給系統的重要組成部分，產機振動送料機正在活躍于汽車,電機等廣泛的生產領域。 尤其是以由壓電陶瓷制成的壓電素子為驅動源的壓電式振動送料機具有快速的搬運速度，良好的耐久性，適用于微小零件供給的特點，是一種在很多方面都優于電磁式振動送料機的新型振動送料機。
電磁式直進振動機（彈簧片連接型）數據
CS-1
CS-2

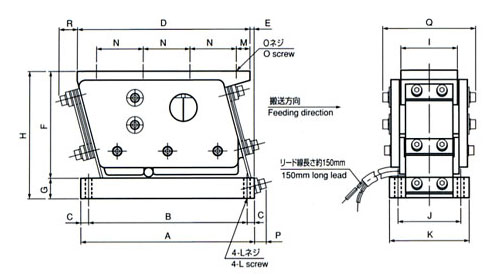

■振動機外形尺寸圖
■尺寸表
單位：ｍｍ
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
|
CS-1 |
140 |
128 |
6 |
140 |
3 |
86 |
16 |
102 |
45 |
52 |
64 |
M6 |
10 |
40×3 |
4-M5 |
約12 |
約75 |
約18 |
|
CS-2 |
192 |
176 |
8 |
192 |
4 |
118 |
22 |
140 |
62 |
70 |
88 |
M8 |
15 |
52×3 |
4-M6 |
約15 |
約102 |
約25 |
電磁式直進振動機（彈簧片連接型）彈簧片尺寸數據
彈簧片尺寸

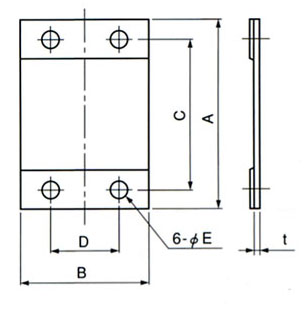

 ■調整用彈簧片尺寸
|
型號 |
CS-1 |
CS-2 |
|
A |
57 |
78 |
|
B |
38 |
52 |
|
C |
45 |
62 |
|
D |
20 |
28 |
|
φE |
6.0 |
７.0 |
|
ｔ |
(0.8)
1.2
2.0 |
(1.2)
2.0
3.0 |
電磁式直進振動機（彈簧片連接型）的軌道安裝尺寸(前后尺寸分配)數據

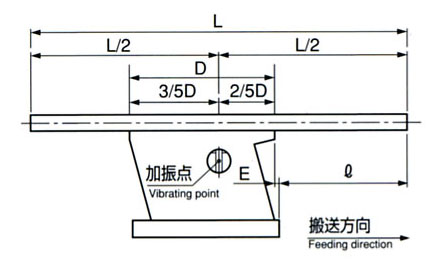

■尺寸圖
■L尺寸基準表
（單位 unit : mm）
|
|
l |
D |
2/5D |
E |
|
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
750 |
850 |
950 |
|
CS-1 |
41 |
66 |
91 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
56 |
3 |
|
CS-2 |
- |
44 |
69 |
94 |
119 |
144 |
169 |
- |
- |
- |
- |
- |
- |
192 |
77 |
4 |
|
