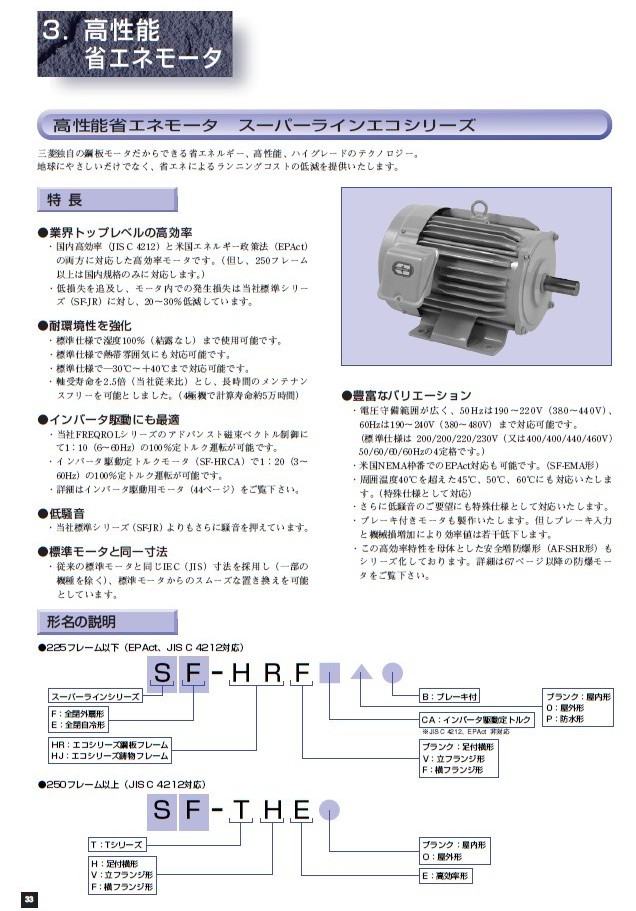

■行業領先的高功率
國內高效率（JIS C 4212）對應了的高效電機。
對應SF-JR系列，能耗降低20 ~ 30%。
■加強耐環境性
標準規格 濕度100（結露）可以使用。
標準規格 熱帶氣候也可以使用。
標準規格 -30℃～＋40℃可以使用。
軸承潤滑脂壽命2.5倍（本公司以前相比），長時間免維護。（4極機計算壽命約5萬小時）
■逆變器驅動也最適合
本公司變頻器FREQROL系列的配合使用（6 ~ 60Hz）情況下100%恒定力矩連續運行。
變頻器驅動恒定力矩電機進行矢量控制的話（3 ~ 60Hz）情況下100%恒定力矩連續運行。另外，リアルセンサレスベクトル控制的話（0.3 ~ 60Hz）情況下100%恒定力矩連續運行。
詳細請看變頻器驅動馬達。
■低噪音
比本公司標準系列（SF - JR）噪音更加小。
■與標準電動機同一寸法
采用傳統的標準電動機一樣IEC（JIS）尺寸（部分機種除外），可更換標準電動機順利安裝。
■豐富的變化
電壓守備范圍廣，50Hz 190～220V（380～440 V），
60Hz 190～240 V（380～480 V）為止可以對應。
（標準規格200 / 200 / 220 / 230 V（或者400 / 400 / 315 / 460 V）50 / 60 / 60 / 60Hz的4額定。）
周囲40℃溫度超過45℃50℃，60℃也對應。（特殊規格對應）
并且低噪音的要求也可作為特殊規格對應。
可以制作帶制動器的馬達。但是剎車輸入和機械虧損增加效率值略有下降。
另有高效特性為目的的增安防爆型（AF - SHR形）。詳細請看增安防爆型電動機。

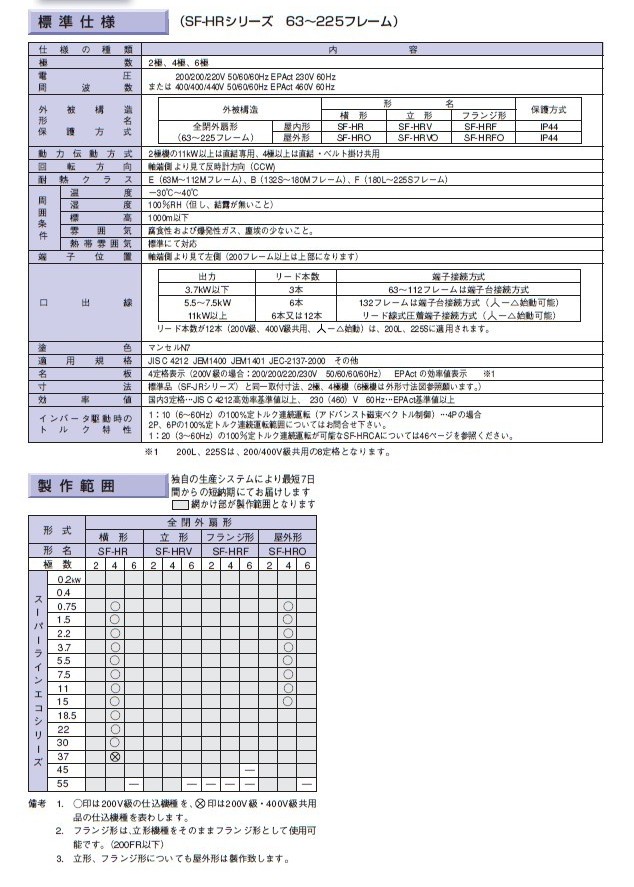

標準仕様（SF-HRシリーズ 63～225フレーム）
| 仕様の種類 |
內容 |
| 極數 |
2極、4極、6極 |
| 電圧・周波數 |
200/200/220/230V 50/60/60/60Hz、または400/400/440/460V 50/60/60/60Hz |
外被構造
形名
保護方式 |
| 外被構造 |
形名 |
保護方式 |
| 橫形 |
立形 |
フランジ形 |
全閉外扇形
（63～225フレーム） |
屋內形 |
SF-HR |
SF-HRV |
SF-HRF |
IP44 |
| 屋外形 |
SF-HRO |
SF-HRVO |
SF-HRFO |
IP44 | |
| 動力伝達方式 |
2極機の11kW以上は直結専用、4極以上は直結・ベルト掛け共用 |
| 回転方向 |
軸端側より見て反時計方向（CCW) |
| 耐熱クラス |
E（63M～112Mフレーム）、B（132S～180Mフレーム）、F（180L～225Sフレーム） |
周
囲
條
件 |
溫度 |
－30℃～40℃ |
| 濕度 |
100％RH（但し、結露が無いこと） |
| 標高 |
1000m以下 |
| 雰囲気 |
腐食性および爆発性ガス、塵埃の少ないこと。 |
| 熱帯雰囲気 |
標準にて対応 |
| 端子位置 |
軸端側より見て左側（200フレーム以上は上部になります） |
| 口出線 |
| 出力 |
リード本數 |
端子接続方式 |
| 3.7kW以下 |
3本 |
63～112フレームは端子臺接続方式 |
5.5～7.5kW
11kW以上 |
6本
6本又は12本 |
132フレームは端子臺接続方式（ －△始動可能）
リード線式圧著端子接続方式（－△始動可能） | リード本數が12本（200V級、400V級共用、－△始動）は、200L、225Sに適用されます。 |
| 塗色 |
マンセルN7 |
| 適用規格 |
JIS C 4212 JEM1400 JEM1401 JEC-2137-2000 その他 |
| 名板 |
4定格表示（200V級の場合：200/200/220/230V 50/60/60/60Hz） ※1 |
| 寸法 |
標準品（SF-JRシリーズ）と同一取付寸法、2極、4極機（6極機は外形寸法図參照願います。） |
| 効率値 |
200（400）V 50Hz、220（440）V 60Hz…JIS C 4212高効率基準値以上 |
インバータ駆動時の
トルク特性 |
1：10（6～60Hz）の100%定トルク連続運転（アドバンスト磁束ベクトル制御）…4Pの場合
2P、6Pの100%定トルク連続運転範囲についてはお問合せ下さい。
1：20（3～60Hz）の100％定トルク連続運転が可能なSF-HRCAについてはインバータ駆動定トルクモータを參照ください。 |
※1 200L、225Sは、200/400V級共用の8定格となります。
