采用三連特殊凸輪驅動方式

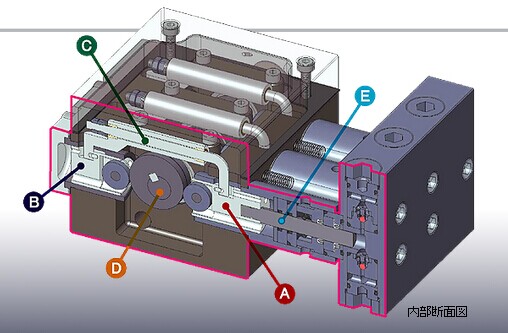

為了使從3根柱塞筒中排出的液體總量始終保持恒定，該定量泵采用了經專門設計的特殊凸輪 D。該驅動方式能使每根柱塞A 在吸入及吐出過程中以三種不同的速度（等加速、勻速、等減速）進行往復運動，使無論是在1根柱塞吐出時還是在2根柱塞吐出時，吐出的液體總量可以始終保持一定。并且吸入側和吐出側的流速恒常一致，使得整個行程順暢自如，把氣蝕現象的發生控制在最少。此外，閥球在最高點與最低點間平滑運動既可以抑制內泄，又可避免閥座與閥球的偏磨損，從而確保了長時間高精度的液體移送。另外凸輪部、柱塞等與液體接觸的部位都施以微米級的高精度加工，使得該定量泵的吐出精度在全部使用領域內都可達到±0.1％。
柱塞特殊復位機構
三連特殊凸輪驅動方式所采用的這種正確追隨凸輪運動的特殊復位機構，可使吸入和吐出的速度完全保持一致，不論是在高速運轉時還是在高粘度液體移送時，凸輪和軸承始終保持緊密結合，在各種條件下都不會發生柱塞復位不到位的情況。
在吐出行程時，凸輪 D 將前方的柱塞 A 向前推進。
在吸入行程時，凸輪 D 將后方的柱塞 B 向后推進。
與此同時，由于前方柱塞 A 和后方柱塞 B 被一個“衣架形”的回程桿 C 連接在一起，
前方柱塞便跟隨后方柱塞運動。
