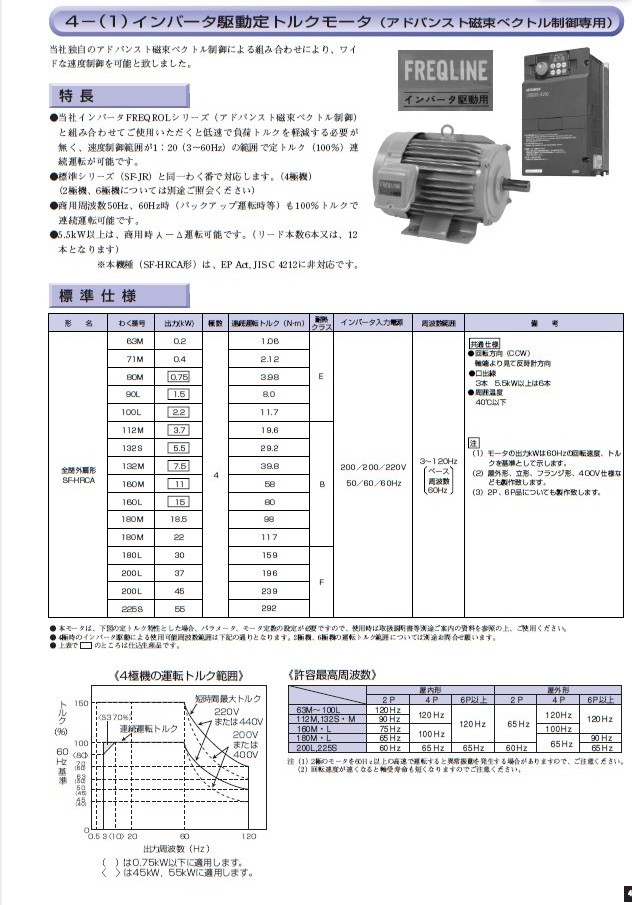

變頻電機 SF-HRCA SF-JRCA SF-JRC
本公司變頻器FREQROL系列（高級磁通矢量控制，リアルセンサレスベクトル控制）組合起來使用從低速的恒定力矩連續運行。
速度控制范圍
高級的磁通矢量控制（3 ~ 60Hz）
リアルセンサレスベクトル控制（0.3 ~ 60Hz）
與標準系列（SF-JR）和同一框架號，安裝尺寸一致。（4極電機）
（2極電機，6極電機，另外請您查詢）
商用周波數50Hz，60Hz的時候也可以100%扭矩連續運轉。
標準仕様（アドバンスト磁束ベクトル制御）
|
形名
|
わく番號
|
出力(kW)
|
極數
|
連続運転トルク
（N・m）
|
耐熱
クラス
|
インバータ入力電源
|
周波數範囲
|
備考
|
全閉
外扇形
SF-HRCA
|
63M
|
0.2
|
4
|
1.06
|
E
|
200／200／220V
50／60／60Hz
|
3～120Hz
（ベース周波數60Hz）
|
共通仕様
●回転方向（CCW）
軸端より見て反時計
方向
●口出線
3本
5.5kW以上は6本
●周囲溫度 40℃以下
（注）
（1）モータの出力kW
は60Hzの回転速
度、トル クを
基準として示し
ます。
（2）屋外形、立形、
フランジ形、
400V仕様なども
製作致します。
（3）2P、6P品につい
ても製作致しま
す。
|
|
71M
|
0.4
|
2.12
|
|
80M
|
0.75
|
3.98
|
|
90L
|
1.5
|
8.0
|
|
100L
|
2.2
|
11.7
|
|
112M
|
3.7
|
19.6
|
B
|
|
132S
|
5.5
|
29.2
|
|
132M
|
7.5
|
39.8
|
|
160M
|
11
|
58
|
|
160L
|
15
|
80
|
|
180M
|
18.5
|
98
|
|
180M
|
22
|
117
|
|
180L
|
30
|
159
|
F
|
|
200L
|
37
|
196
|
|
200L
|
45
|
239
|
|
225S
|
55
|
292
|
●本モータは、下図の定トルク特性とした場合、パラメータ、モータ定數の設定が必要ですので、使用時はモータ及びインバータの取扱説明書等
別途ご案內の資料を參照の上、ご使用ください。
●4極時のインバータ駆動による使用可能周波數範囲は下記の通りとなります。2極機、6極機の運転トルク範囲については別途お問合せ願います。
●上表で  のところは仕込生産品です。
